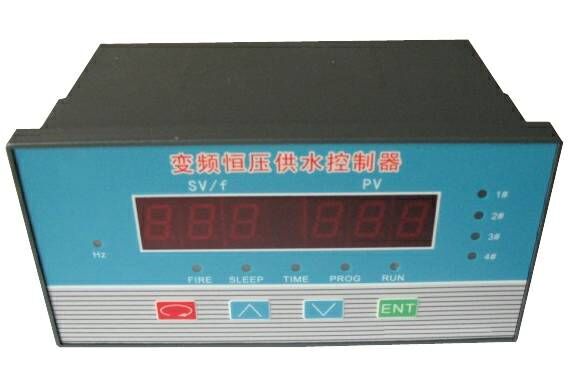

MBHK-3000變頻恒壓供水控制器

詳細說明
一、特點：
   本系列產品采用最新的微電腦控制技術，它和變頻器、水泵組合即構成生活、消防或兩者共用供水系統。
參數豐富：近60項功能參數，可滿足用戶的各種復雜要求。
功能強大：定時換泵，定時開關機，定量泵巡查，附屬小泵等功能，使整套設備能滿足不同用戶要求。
配置靈活：循環方式2-4臺泵+1臺附屬小泵；固定方式1臺變頻泵+1-8臺定量泵。
使用方便：面板表卡式安裝，安裝使用方便。防塵、防水工業面板，CE標準設計。簡化鍵盤菜單式設定和調整工作狀態，調試簡單。采用智能PID算法，PID參數自整定，高精度，高可靠性。
可靠性高：元器件采用先進的SMT（表面貼裝）工藝焊接，使整機性能更加穩定。硬件上采用WATCHDOG（看門狗）電路，另外每秒鐘微機自動復位一次和輸出狀態硬件鎖存電路，軟件上引入容錯概念和去干擾等算法。
在線編程功能，大大方便調試。
按鍵輸入采用非線性方式，按住5秒數據可以快速改變參數。
開關電源供電，具有交流85-265V的寬電壓適用范圍。


二、功能
   1、一至四泵工作可編程設定。
   2、泵全軟起動，以先起先停為原則。
   3、無加泵需要時可定時換泵工作。
   4、可設定上限保護壓力。
   5、可設定（0-5V）或（4-20mA）輸入。
   6、可補償傳感器誤差。
   7、遠傳消防功能。
   8、鍋爐補水時，采用動靜壓方式。
   9、設定壓力和實時壓力顯示。
  10、變頻器頻率顯示和實時壓力顯示。
  11、具有變頻器故障、遠傳表故障或欠壓超時和水位、報警指示。
  12、具有實時時鐘（帶掉電保護）功能。
  13、可編程每日8段控制程序。
  14、具有兩種節能模式，休眠功能和帶附屬小泵功能。
  15、可編程工作期限。
  16、完善的密匙功能

三、技術指標
使用電源：AC 85~265V
功    耗： < 3W
觸點容量：5A / 250 AC 5A / 30V DC
使用溫度：0°C ~ 40°C
儲存溫度：-100°C ~ 85°C
相對濕度：20 ~ 90 RH
開孔尺寸：寬152mm 高mm76。
最大尺寸：寬160mm，高80mm，深95mm。
安裝方法：插入式。
安裝環境：無水滴、蒸汽、腐蝕和易燃氣體、灰塵、金屬微粒之場所。
四、安裝和配線

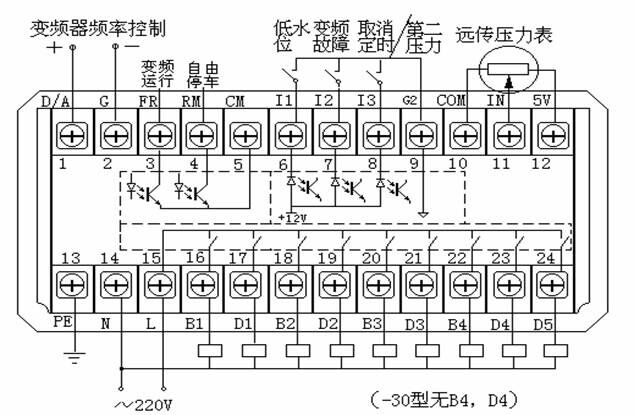

 1. 控制器端子接線圖如下：


注：虛線內為控制器內元件

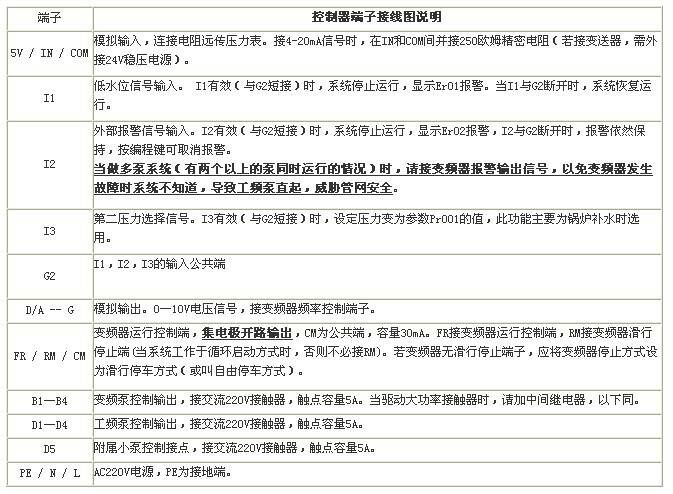

 2. 控制器端子接線圖說明

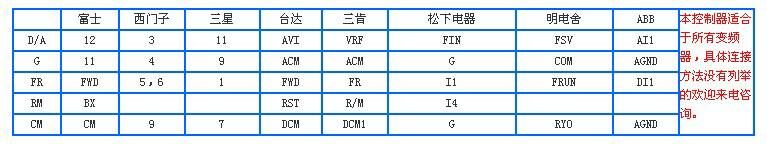

3. 與常用變頻器的連接方法

注：

將變頻器的頻率控制和起停設為外部控制方式。

當系統工作于循環啟動方式時，若變頻器無滑行停止端子，應將變頻器停止方式設為滑行停車方式（或叫自由停車方式）。

變頻器運行控制端子（FR / RM / CM）是有方向性的，要確保電流從FR，RM流進，從CM流出。判斷變頻器控制端子極性的方法一是看說明書，二是用萬用表電流檔接變頻器的控制端子和公共端子，根據顯示是正是負判斷。

控制回路應用屏蔽線，且務必要與強電回路分開布線。

很多用戶在配線時為追求美觀都會把控制回路和變頻器的380V輸入輸出線放到一個線槽或捆在一起，因為變頻器是工作于SPWM方式，強電回路含有高次諧波具有有很強的干擾性，會通過控制回路對系統造成干擾，所以這是絕對不允許的，務必設法將它們分開或交叉配線。

請務必在接觸器線圈兩端并聯R-C滅弧器。

接觸器在吸合和斷開的瞬間其線圈兩端會產生很高的反電動勢，造成控制器內繼電器觸點打火，嚴重干擾控制器的運行，短時間也許不會有問題，但系統還是常年不間斷運行的，為保證系統常年運行的可靠性請務必在接觸器線圈兩端并聯R-C滅弧器，又稱阻容吸收器。最好根據接觸器的容量選折成品，自制可選68歐姆/2W電阻串0.01U/耐壓2000V CBB聚丙稀薄膜電容器（務必要選2000V以上優質電容，選擇普通電容很容易激穿）。
